Une nouvelle gamme de pieux vissés utilisant la technologie des disques hélicoïdaux développés par ANCR’EST pour sa gamme Génie Civil, sur la base d’un pieux de 33,7mm de diamètre et de 2 à 3 disques en fonction du modèle

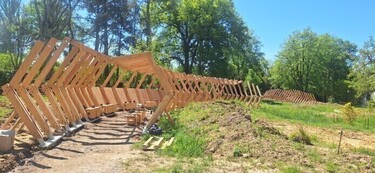

•HELIPIEUX est destinée pour les fondations sans béton de constructions extérieures

•La capacité de charge unitaire est supérieure à l’offre du marché et plusieurs longueurs pour s’adapter à la géologie du site

•Des disques hélicoïdaux facilitent la pose tout en assurant un maximum de capacité portante

•Nous avons développé une gamme de platines larges et la possibilité de réaliser du sur-mesure

• HELIPIEUX permet une capacité de charges plus élevée que l’offre du marché pour les applications ciblées

• C'est une déclinaison des gammes de pieux vissés ANCR'EST destinées aux fondations de constructions  avec la technologie des disques hélicoïdaux utilisée pour des capacités élevées garanties

• Leur utilisation est parfaitement adaptée dans des types de sols plus variées avec une capacité portante plus importante

• Ils seront également plus adaptés dans les sols à forte variation de retrait-gonflement

• Nous avons décliné une large gamme d’accessoires et notre bureau d’étude réalise les platines à la demande

• Nous proposons désormais une offre globale des pieux vissés chez ANCR’EST de 500kg d’ ELU à plusieurs dizaines de tonnes sur-mesure

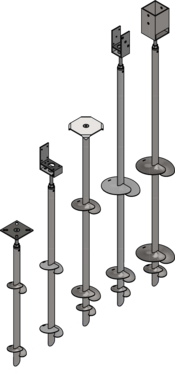

• La gamme se décline en 5 modèles pour 5 Capacités de Charge de 500 à 2000kg en ELU adapter aux besoins de la construction : 500, 750, 1000, 1500 et 2000kg

• HELIPIEUX est réalisé en Acier de construction S355, le tube du pieux de 33,7mm de diamètre – épaisseur 3,25mm a une résistance mécanique au-delà des besoins :
  - Résistance tube en traction/compression : 88 kN
  - Résistance tube en Effort tranchant/cisaillement : 25 kN

 • Le diamètre des disques (100 à 200mm) varie en fonction du besoin de reprise de charge et de la capacité portante du sol

• Des Avis Techniques sont en cours de validation avec organisme de contrôle externe

• Des disques de 100 à 200mm apportent une capacité de charge plus élevée dans des sols moins portants et réduisent le nombre d’ancrages des structures

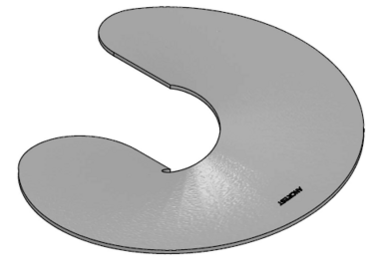

• La forme hélicoïdale du disque n’altère pas la cohésion du sol et permet une meilleure tenue immédiate

• Un tranchant de disque arrondi et un pas de vis important facilite la pénétration dans des sols à forte granulométrie

• Les deux disques assurent la portance et le disque supérieur améliore la ténue horizontale
Un disque de pénétration facilite la pose pour les modèles ELU1000, ELU1500 et ELU2000

• Nous avons 4 longueurs de série : de 750 à 1500mm pour s’adapter à la géologie du sol et avoir la  meilleure reprise de charge possible

• Des rallonges de 250 à 1000mm permettent de descendre jusqu’au sol ayant la meilleure portance pour une reprise des charges maximale

• Une Tête ajustable permet aussi à s’adapter aux contraintes du sol en cas de refus en coupant le tube et permettant de fixer le support de platine rapidement

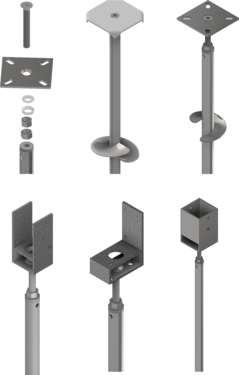

• Nous avons développé une large gamme de platine adaptées à tous les usages …

• Un système de fixation facilite grâce à une vis M16 réglable en hauteur

• Un système de rondelles concave/convexe permet d'ajuster l’orientation et le niveau

• Notre bureau d’étude développe des platines sur mesure en fonction des besoins du chantier en petites séries, à la demande

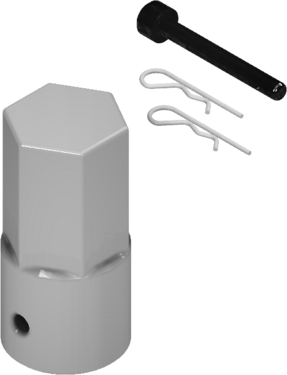

•Un outil de pose HELIPIEUX composé d’une douille HEXA 46mm
tenue sur l’HELIPIEUX avec un axe et deux goupilles – utilisable avec
une visseuse d’un couple nécessaire de 2.000 Nm

Télécharger les brochures HELIPIEUX ici
